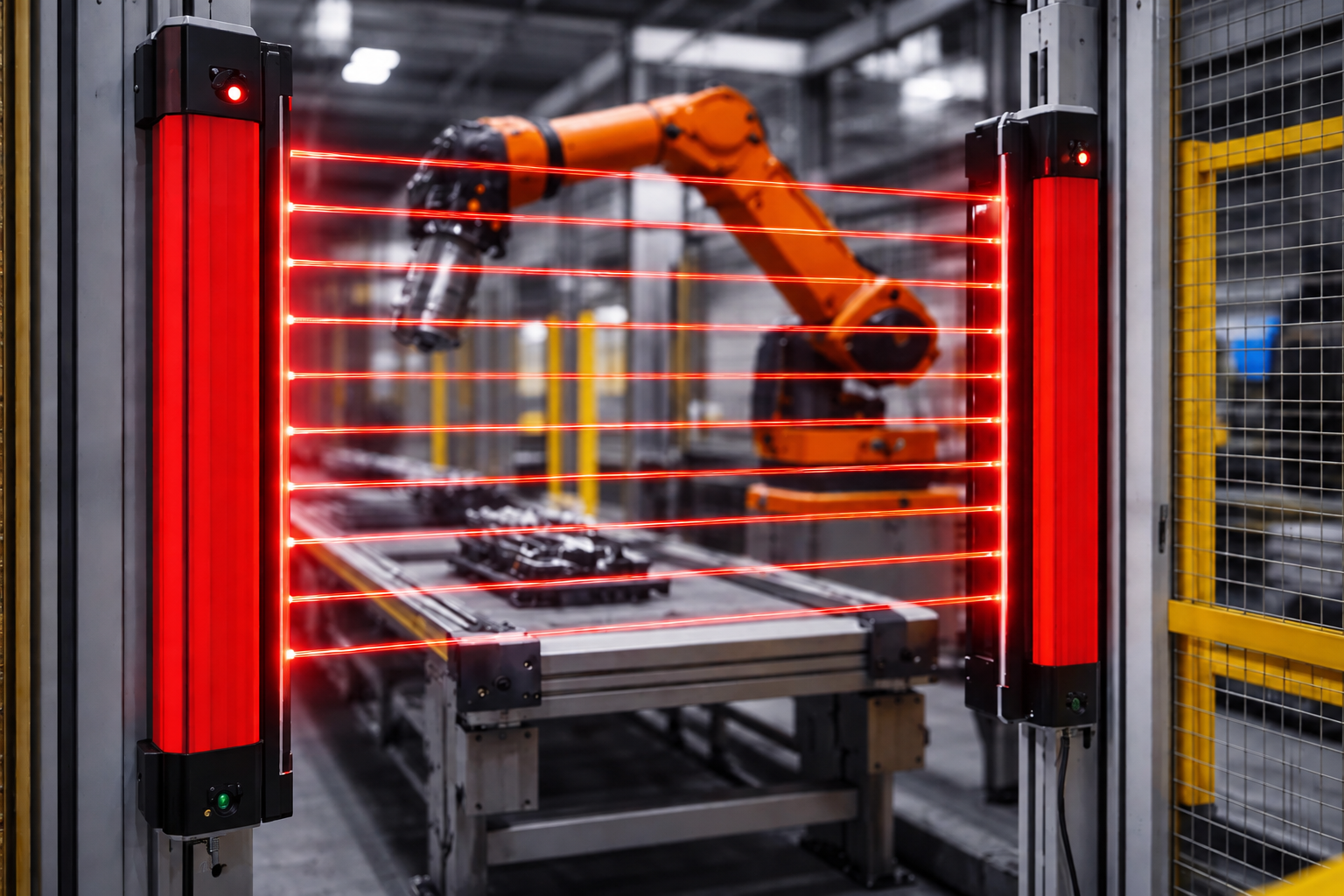

Kako poskrbeti za varnost strojev in nevarnih območij?

Varnost strojev ni odvisna od ene same komponente. Učinkovit varnostni sistem sestavlja več elementov, ki zaznavajo dostop do nevarnega območja ali drugo nevarno stanje, informacije ustrezno obdelajo ter po potrebi sprožijo varnostno funkcijo oziroma zaustavitev stroja.

Glede na vrsto stroja, način uporabe in oceno tveganja lahko varnostni sistem vključuje varnostna stikala, varnostne svetlobne zavese, potezna varnostna stikala, nožna stikala, varnostne module in varnostne krmilnike.

V Sintelu ponudbo varnostne tehnike sestavljajo rešitve Telemecanique Sensors za zaznavanje in nadzor nevarnih območij ter rešitve Schneider Electric za obdelavo varnostnih signalov in izvedbo različnih varnostnih funkcij.

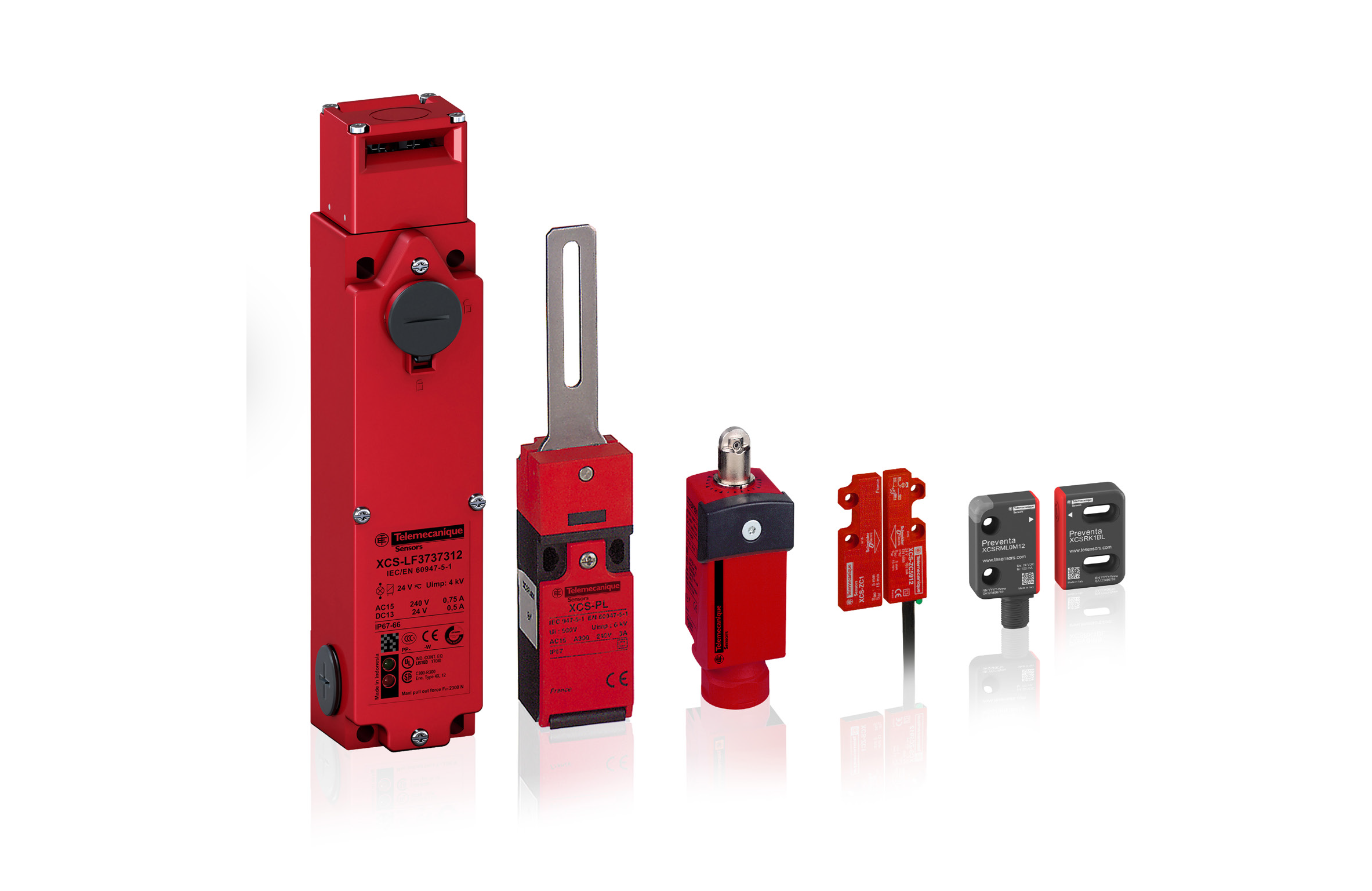

Varnostna stikala – nadzor vrat, pokrovov in varoval

Varnostna stikala se uporabljajo za nadzor položaja zaščitnih vrat, pokrovov in drugih varoval na strojih. Njihova naloga je zaznati odpiranje oziroma spremembo položaja varovala in informacijo posredovati varnostnemu krmilnemu sistemu.

Program Telemecanique Sensors XCS vključuje različne izvedbe za enostavnejše in industrijske stroje: elektromehanska varnostna stikala, varnostna stikala z zaklepanjem, varnostna končna stikala ter brezkontaktna magnetna in RFID varnostna stikala.

Pri aplikacijah, kjer nevarno gibanje ne preneha takoj, se uporabljajo tudi izvedbe z zaklepanjem varovala. Zaščitna vrata tako ostanejo zaprta, dokler pogoji za njimi niso več nevarni. Telemecanique Sensors med takšne rešitve uvršča na primer seriji XCSLE in XCSLF.

→ Oglejte si varnostna stikala

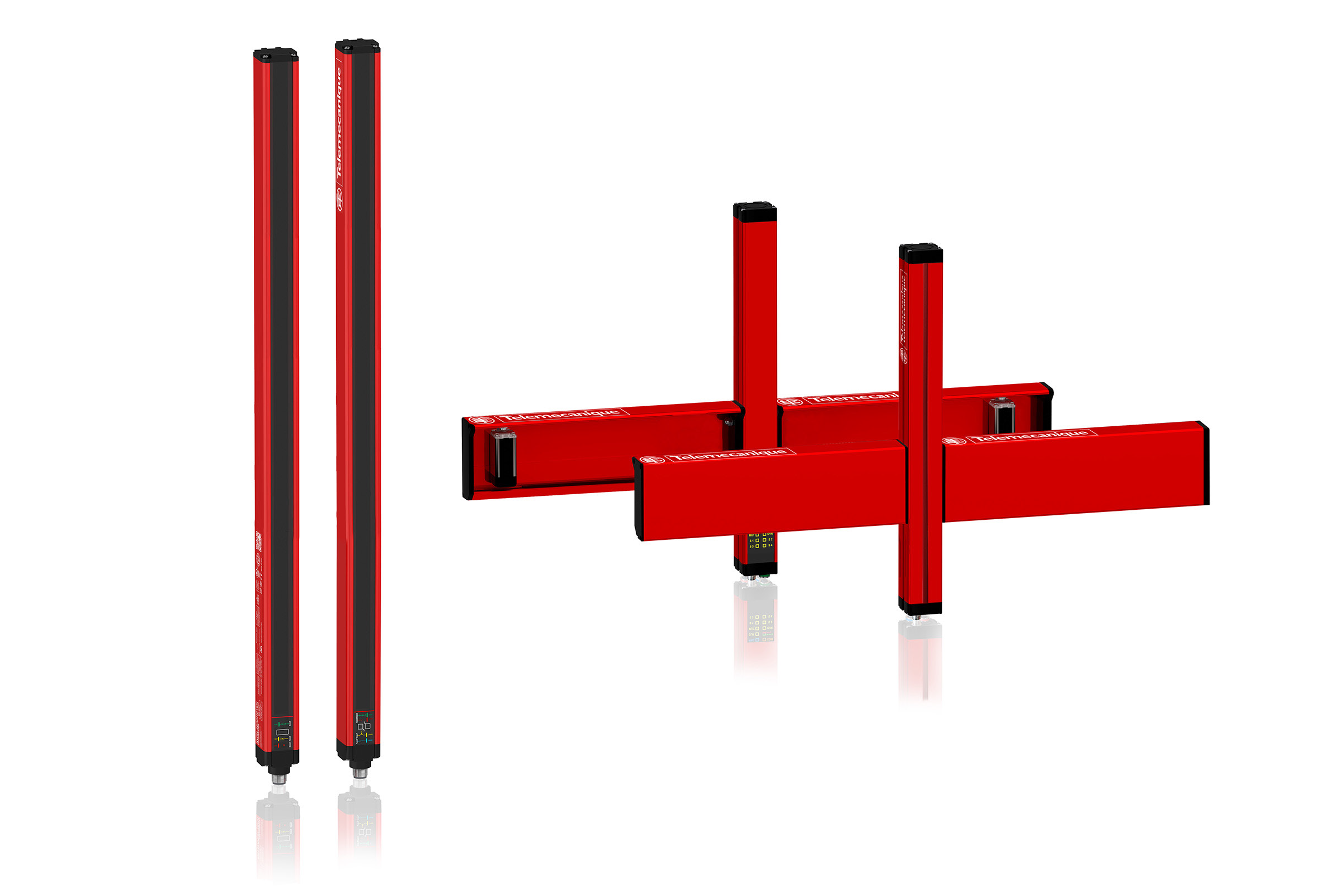

Varnostne svetlobne zavese – brezkontaktna zaščita nevarnih območij

Kjer mora biti dostop do delovnega območja omogočen brez fizičnega odpiranja vrat ali drugega varovala, so ena od možnosti varnostne svetlobne zavese.

Telemecanique Sensors XUSL ustvarjajo zaščitno svetlobno polje. Ko oseba prekine enega od svetlobnih žarkov, sistem zazna vstop v zaščiteno območje in omogoči sprožitev ustrezne varnostne funkcije stroja.

Na voljo so izvedbe za zaznavanje prstov, rok ali telesa ter različne zaščitne višine in dosegi. Program vključuje tudi modele XUSL4M z integrirano funkcijo muting, namenjene aplikacijam, kjer mora material prehajati skozi zaščiteno območje, ne da bi se pri tem po nepotrebnem prekinil avtomatiziran proces.

→ Oglejte si varnostne svetlobne zavese

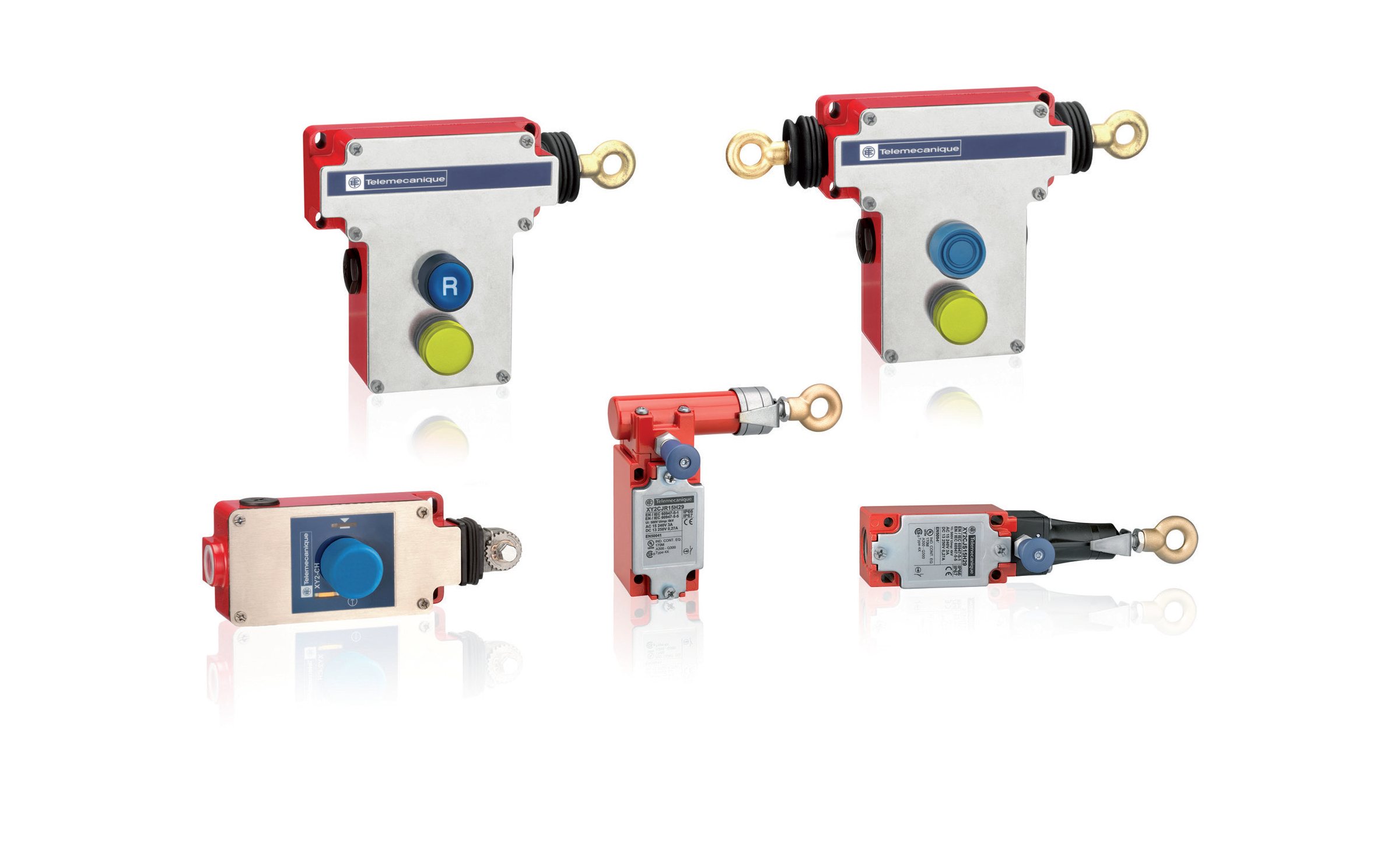

Potezna varnostna stikala – izklop v sili vzdolž daljših strojev in linij

Pri transportnih trakovih, proizvodnih linijah in drugih daljših strojih mora biti možnost izklopa v sili dostopna vzdolž večjega območja. Potezna varnostna stikala omogočajo sprožitev izklopa s potegom potezne žice.

Program Telemecanique Sensors XY2 vključuje različne izvedbe glede na potrebno dolžino in način napeljave potezne žice. Model XY2CJ omogoča izvedbo sistema s potezno žico do 30 metrov, za daljše aplikacije pa je na voljo dvostranski XY2CED, ki omogoča zaščito območja do skupno 200 metrov.

Za posamezne serije so na voljo tudi pripadajoči dodatki za pravilno namestitev in napenjanje potezne žice.

→ Oglejte si potezna varnostna stikala

Nožna stikala – upravljanje stroja z nogo

Nožna stikala Schneider Electric Harmony XPE se uporabljajo pri aplikacijah, kjer mora imeti operater med upravljanjem stroja proste roke. Glede na izvedbo in način vključitve v sistem se lahko uporabljajo za različne krmilne in varnostne funkcije.

Pri izbiri nožnega stikala je zato pomembno upoštevati njegovo predvideno funkcijo ter zahteve konkretnega stroja oziroma aplikacije.

→ Oglejte si nožna stikala

Varnostni moduli – obdelava varnostnih signalov

Zaznavanje nevarnega stanja je le prvi del varnostne verige. Signal varnostnega stikala, svetlobne zavese, naprave za izklop v sili ali drugega varnostnega elementa je treba ustrezno nadzorovati in obdelati.

Schneider Electric Harmony XPS vključuje varnostne module za nadzor posameznih varnostnih funkcij. Uporabljajo se lahko v povezavi z različnimi varnostnimi napravami ter omogočajo izvedbo varnostne rešitve glede na zahteve posamezne aplikacije.

Pri manj kompleksnih aplikacijah so varnostni moduli pogosto smiselna rešitev, saj omogočajo izvedbo posamezne varnostne funkcije brez uporabe kompleksnejšega programabilnega varnostnega sistema.

→ Oglejte si varnostne module

Varnostni krmilniki – za kompleksnejše varnostne sisteme

Ko stroj vključuje več varnostnih naprav in funkcij, postane smiselna uporaba programabilnega oziroma modularnega varnostnega krmilnika.

Schneider Electric Modicon MCM je modularni varnostni krmilnik, ki ga je mogoče uporabljati samostojno ali razširiti z dodatnimi vhodno-izhodnimi, relejnimi, komunikacijskimi in drugimi moduli.

Sistem omogoča povezovanje in obdelavo več varnostnih signalov v skupni varnostni rešitvi. Na voljo so med drugim razširitveni moduli za varnostne vhode in izhode ter moduli za nadzor hitrosti, ki omogočajo spremljanje mirovanja, omejene hitrosti, območja hitrosti in smeri gibanja.

Konfiguracija varnostnega krmilnika poteka s programsko opremo SoSafe Configurable, posamezne izvedbe pa omogočajo tudi komunikacijo prek industrijskih omrežij, kot so Modbus TCP, EtherNet/IP, EtherCAT in PROFINET.

→ Oglejte si varnostne krmilnike

Iščete ustrezno rešitev za vaš stroj ali aplikacijo?

Izbira varnostne tehnike je odvisna od konkretnega stroja, načina dostopa do nevarnih območij in zahtevane varnostne funkcije. Naša ekipa vam pomaga pri izbiri ustreznih varnostnih komponent Telemecanique Sensors in Schneider Electric.

Opišite nam svojo aplikacijo in zahteve ter nam pošljite povpraševanje preko spodnjega obrazca.
