Kako izbrati pravi hladilnik za polprevodniški rele?

Ko izberemo ustrezen polprevodniški rele, je naslednji ključen korak zagotoviti, da bo ta tudi optimalno deloval. Eden najpogostejših vzrokov za odpoved polprevodniškega releja je neustrezno hlajenje. Zato je izbira primernega hladilnika bistvena za dolgoživost in zanesljivost sistema.

1. Upoštevajte električne zahteve in toplotne izgube

Vsak polprevodniški rele med delovanjem oddaja toploto. Če ta ni pravilno odvedena, lahko pride do pregrevanja in s tem do trajne poškodbe releja ali celotnega sistema. Ključna podatka sta:

• Izguba moči (W): koliko toplote generira rele.

• Obremenitveni tok: večji kot je tok, večja je potreba po hlajenju..

Vrednosti najdete v tehnični dokumentaciji izbranega polprevodniškega releja.

2. Izberite pravi tip hladilnika

Celduc ponuja več vrst hladilnikov, ki so prilagojeni različnim montažnim rešitvam in okoljskim pogojem:

• Za montažo na DIN letev: kompaktna rešitev za industrijske omare.
• Za tiskana vezja (PCB): primerna za kompaktne, integrirane sisteme.
• Samostoječi hladilniki: za aplikacije z večjimi toplotnimi zahtevami.

Oglejte si video: Zakaj je izbira hladilnika tako pomembna?

V spodnjem videu boste izvedeli več o pomenu hladilnikov pri načrtovanju vezij, o tem, kako poteka prenos toplote, in na kaj paziti pri izbiri pravega hladilnika za vaš SSR.

 Ne zamudite strokovnih nasvetov – video vam bo v nekaj minutah razjasnil osnove in detajle, ki jih morate poznati!

3. Pravilna montaža za optimalen toplotni stik

Za najboljši prenos toplote med SSR in hladilnikom uporabite:

• Toplotno pasto ali
• Toplotno blazinico, ki izravna mikro neravnine in poveča kontaktno površino.

Poskrbite tudi, da je hladilnik pravilno pritrjen in da ima prostor za kroženje zraka

4. Izračunajte potrebno kapaciteto hlajenja

Celduc ponuja različne možnosti montaže polprevodniških relejev, kot so:

• Montaža na DIN letev: Idealno za industrijske razdelilne omare.
• Montaža na hladilno telo: Zagotavlja dodatno hlajenje za težke aplikacije.
• PCB montaža: Primerna za kompaktne elektronske sisteme.

5. Posebne funkcije in zaščite

Za napredno dimenzioniranje uporabite:

• Izgubo moči (W)

• Temperaturo okolice

• Najvišjo dovoljeno temperaturo ohišja polprevodniškega releja

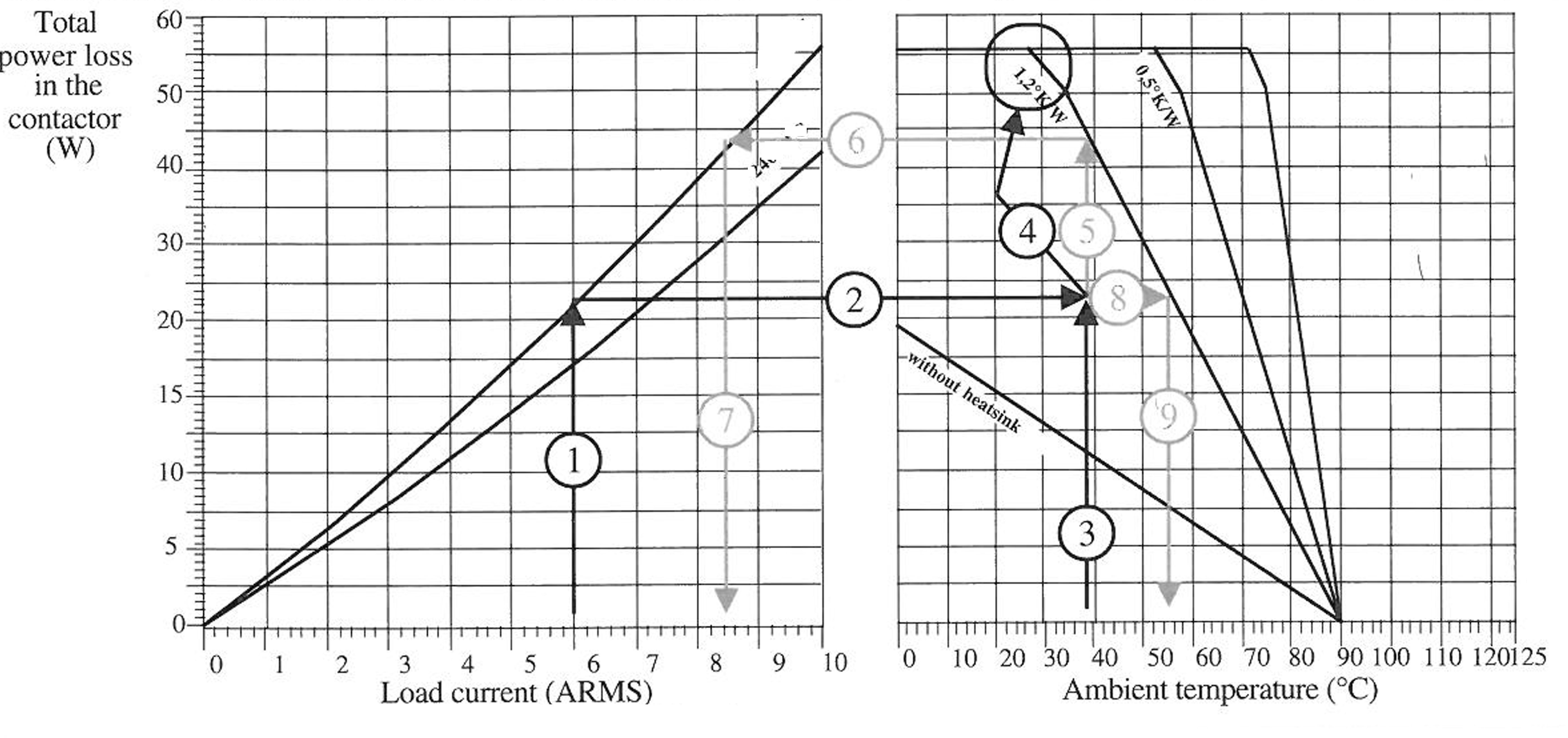

Graf  spodaj prikazuje postopek določanja ustreznega hladilnika glede na tok obremenitve in temperaturo okolja. S pomočjo leve in desne krivulje lahko hitro določimo, katera toplotna odpornost hladilnika (izražena v °C/W) bo zadostovala, da polprevodniški rele ostane v dovoljenem temperaturnem območju.

Z večjim tokom in višjo temperaturo okolja narašča potreba po zmogljivejšem (nižjem °C/W) hladilniku.

Ne podcenjujte pomena ustreznega hlajenja polprevodniških relejev. Tudi najboljši rele brez primernega hladilnika ne bo dolgo zanesljivo deloval. Upoštevajte parametre svoje aplikacije in izberite hladilnik, ki bo poskrbel za stabilnost in varnost vašega sistema.
